Требования к предоставляемым макетам

  • 1. Макет должен быть выполнен в программе Corel Draw, Adobe Illustrator (cdr, ai, eps)

  • 2. Все цвета должны быть только CMYK или RGB (наша технология позволяет печать в RGB)

  • 3. Все шрифты переведены в кривые. (в CorelDraw это комбинация Ctrl+Q)

  • 4. Размер карты 86х54 мм,  плюс технологический запас = 90х57,6 мм

  • 5. Шрифты полей переменного значения должны прилагаться.

  • 6. Фотографии владельцев (для персонифицированных документов) передаются в виде файлов растровой графики, например: Иванов.JPG.

  • 7. Список переменных данных (фамилия , имя, отчество и т. д.) в виде таблицы Excel.

Требования к макету:

Эмбоссирование, кодирование магнитной полосы, штрих-кодирование, полоса для подписи, тиснение.

Претензии к цветопередачи при полноцветной печати вроде: "...у меня на экране цвета были другие...", или при печати пантонами вроде: "...да, я хотел серо-зеленым цветом, но не таким"... - не принимаются. Кроме того, нужно не забывать, что в процессе изготовления пластиковых карт, к примеру, синий цвет на золотом пластике получится зеленоватым и т.д.

1. Общая характеристика пластиковых карт. Геометрические размеры пластиковых карт должны соответствовать требованиям ISO-7810 «идентификационные карты – физические характеристики» и иметь следующие размеры: - ширина - 85,7 ± 0,125 мм - высота - 53,7 ± 0,055 мм - толщина - 0,76 ± 0,08 мм - радиус окружности в углах - 3,18 мм.

Допустимо, а в некоторых случаях и рекомендовано отклонение от стандартной толщины карточки.

Наибольшее распространение такие карты получили в качестве предоплатных (интернет, ip-телефония), рекламных, лотерейных карт.

Печать пластиковых карт производится цифровым способом.



2. Требования к изготовлению макета пластиковых карт. - Макет принимается в электронном виде в программах Corel Draw 7-16, Adobe Illustrator до 14 версии. - Штриховые (векторные) элементы сюжета карты предоставляются в векторном формате *.cdr, *.ai, *.eps, растровые элементы сюжета – в растровых форматах *.tif (режим CMYK) с разрешением 300 dpi.

Возможны и другие форматы - для уточнения необходимо связаться с нашими дизайнерами. - Все шрифты переводятся в кривые или предоставляются отдельной папкой, если требуется корректировка текста. Для передачи файлов возможно: использование электронной почты, , Flash-drive USB.

- Компрессию к файлам применять по согласованию с нашими дизайнерами.

- Макет карточки должен быть выполнен в масштабе 1:1 в цветовой системе CMYK, RGB. Серый цвет должен быть представлен в корпоративных цветах. -

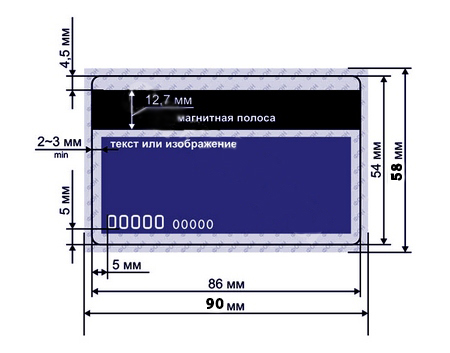

- Изображение карты должно иметь запас под обрез 2 мм, т.е. его размер должен быть 90 х 58мм. Все элементы сюжета, кроме элементов, печатающихся под обрез, не желательно располагать ближе 2,5 мм от края карточки, магнитной полосы, подписной и стираемой панелей.



3. Запись информации на магнитную полосу магнитных пластиковых карт. Магнитная полоса - носитель информации с ограниченным объемом памяти. Магнитная полоса может быть изготовлена для различных напряженностей магнитного поля. Поэтому параметру существует различие: LoCo (Low Coercitive - низкокоэрцетивные = 300 эрстед) и HiCo (High Coercitive - высококоэрцитивные = 2750 эрстед) магнитные полосы. Различие между магнитными полосами LoCo и HiCo заключается в силе тока, используемого при намагничивании.

Для того, чтобы записать информацию на магнитную полосу LoCo, используется ток, силой 300 эрстед. Для полосы HiCo применяется ток силой 2750 эрстед. Пластиковые карты с магнитной полосой HiCo более надежны и долговечны, так как информация на магнитных полосах HiCo менее подвержена размагничиванию внешними магнитными полями, чем на полосах LoCo. Магнитная полоса HiCo используется в тех случаях, когда требуется защитить информацию на магнитной карте от возможного размагничивания, а также повысить защищенность карт от возможной подделки.

Карты с магнитной полосой HiCo стоят дороже, чем карты с магнитной полосой LoCo. Для дисконтной системы (когда карта используется относительно редко) рекомендует остановить свой выбор на магнитной полосе LoCo. Для предприятия или офиса, где магнитная карта используется работниками ежедневно для прохода через проходную, выбирается магнитная полоса HiCo.

Визуально магнитные полосы различаются следующим образом: HiCo - полоса черного цвета, LoCo - полоса коричневого цвета. Магнитная полоса предполагает машинное считывание. Для стандартных считывающих устройств (ридеров) магнитная полоса делается шириной 12,7 мм (0,5 дюйма) и располагается на расстоянии 4 мм от верхнего или нижнего края карточки. На магнитной полосе находятся три дорожки, по которым можно нанести ту или иную информацию.

Все три дорожки магнитной полосы используются, как правило, в крупных банковских платежных системах (например, VISA). В дисконтных системах, в локальных платежных системах, а также в системах доступа используется чаше всего одна дорожка (обычно вторая).

ВНИМАНИЕ! На магнитные дорожки возможна запись только латинских букв, буквы кириллицы вызывают ошибку в работе записывающего устройства.

1-дорожка – цифробуквенная информация: до 76 знакомест QWERTYUIOPASDFGHJKLZXCVBNM1234567890 : ; = + ( ) – ' - (клавиша " ' Э) ! @ # ^ & * < > / Все латинские буквы ЗАГЛАВНЫЕ. Информация будет окружена служебными символами: " % " в начале строки, " ? " в конце строки Служебный знак "?" добавляется в конце каждой строки базы данных и означает конец записи на магнитную полосу и при считывании не отображается.

2-дорожка – только цифры: 1234567890 и знак "=", до 37 знакомест пробел отображается на магнитной полосе знаком "=", знак "?" означает конец записи на магнитную полосу и при считывании не отображается. Информация будет окружена служебными символами: " ; " в начале строки, " ? " в конце строки

3-дорожка – только цифры: 1234567890 и знак "=", до 104 знакомест пробел отображается на магнитной ленте знаком "=", знак "?" означает конец записи на магнитную ленту и при считывании не отображается. Информация будет окружена служебными символами: " _ "в начале строки, " ? " в конце строки



4. Полоса для подписи на пластиковых картах. - Полоса для подписи состоит из специального слоя, по которому можно делать надписи шариковой ручкой. Попытка стереть или изменить подпись (подделать) ведет к видимой порче слоя. - Полосу для подписи можно нанести любого размера и произвольно выбрать её расположение. - Поскольку полоса для подписи наносится на готовую карточку, то ее не следует располагать ближе 2 мм от края карточки. На карточках с магнитной полосой нельзя располагать подписную панель таким образом, чтобы она попадала в зону контакта с читающей головкой, как на лицевой, так и на оборотной стороне, т.к. это может привести к засорению ридера и к повреждению самой подписной панели. Поэтому рекомендуется наносить панель для подписи под магнитной полосой с отступом не менее 4-5 мм от ее края.

5. Тиснение на пластиковых картах. - Поле для тиснения на карте имеет отступ не менее 3 мм от верхнего и нижнего края карты и не менее 1 мм от левого и правого края - Максимальный размер оттиска (клише) по вертикали: 15 мм; - Максимальный размер оттиска по горизонтали – 80 мм при вертикальном размере его до 10 мм, и 40 мм при вертикальном размере до 15 мм.



6. Эмбоссирование пластиковых карт Эмбоссирование - один из способов персонализации пластиковых карточек, при котором на готовой карточке выдавливаются символы (выпуклые буквы, выпуклый шрифт). После этой операции верхушки рельефных символов покрываются фольгой (золотом, серебром), такая операция называется типированием. - Эмбоссирование символов возможно только при горизонтальной ориентации карточки. - Эмбоссирование осуществляется двумя видами шрифтов: высотой 5 мм – большой (Farrington OCR); высотой 3 мм – малый (Standart Gothic и Cyrillic). - Большой шрифт может содержать только цифры: 0123456789 - Малый шрифт - цифры и заглавные буквы русского и английского алфавитов, включая символы: . , ' - / & - Максимальное количество символов в строке при использовании: - шрифта 5 мм - 20 символов ~75 мм, включая пробелы; - шрифта 3 мм - 30 символов ~75 мм, включая пробелы. - Эмбоссирование по требованию стандарта ISO 7811-3 должно располагаться на расстоянии не менее 5 мм от любого края карты - При эмбосировании следует учитывать месторасположение таких элементов как магнитная полоса и подписная панель.

При этом от края расположения этих элементов необходимо делать отступ не менее 3 мм. - При разработке дизайна рекомендуется учитывать местоположение эмбоссирования с двух сторон карточки.



8. Печать штрих-кодов на пластиковых карточках. - Используются любые индустриальные типы штрих-кодов. Из наиболее распространенных предлагаются Code 2 of 5, Code 3 of 9, Extended Code 3 of 9, Code 128 A, Code 128 B, Code 128 C, Code 128 (auto-select), Code 93, EAN-13, EAN-8, Post Net, ANSI 3 of 9, UCC/EAN – 128, UPC – A, Interleaved 2 of 5. - Длина штрих-кода зависит от кодируемой информации и типа штрих-кода. - Штрих-код на карточке должен располагаться с отступом не менее 3 мм от любого края карточки и от магнитной полосы. - Требования для конкретного типа штрих-кода уточняются дополнительно при согласовании оригинал-макета карточки. - При размещении штрих-кодов необходимо учитывать их минимально допустимые размеры при печати выбранным способом для последующего уверенного считывания. - Штрих-код печатается черным цветом, нормальный цвет фона – белый. Фон другого цвета может снизить уверенность считывания штрих-кода. - Высота штрих-кода должна быть не менее 10 мм. Для ручных считывателей ограничений на расположение штрих кода нет. - Для щелевых считывателей стандартное расположение штрих-кода указано на рисунке. - Обязательно необходимо изготовить опытный образец для считывания на оборудовании заказчика.

На что обратить внимание?

На вкус и цвет товарищей нет, и все же. Картинка и шрифты должны быть четкими и восприниматься без напряжения. Поверхность карты должна быть ровной и гладкой. Штриховой код (если он предусмотрен) должен читаться с первого раза. Магнитная полоса не должна коробить карту, код должен читаться с первого раза. Надписи на панели для подписи должны наноситься без усилий фломастером, шариковой или капиллярной ручкой, хорошо читаться и не стираться руками.



Количество

Это, несомненно, дело Вашей компании.

Минимальный тираж, предлагаемый производителем, прежде всего, зависит от используемых им технологий, в нашем случае это от 10 штук и кратное 10.

В любом случае, чем больше тираж, тем меньше цена за карту.



Макет


Отправьте этот макет на нашу электронную почту.

На следующий день будут готовы образцы карт.

Вы сможете оценить качество работы, уточнить цветовую гамму, проверить читаемость штрихового кода или кода записанного на магнитную полосу и т.д.

Обратите внимание на требования к дизайну, какие либо отклонения от этих требований могут привести к доработке макета и соответственно к некоторой временной задержке.



Дизайн карт


























Пришлите нам описание карты, Ваши пожелания того, что должно быть на лицевой и оборотной стороне, логотипы, картинки, текст и т.д. Если нет логотипа, картинок и вообще ничего, найдите среди карточек размещенных в интернет ту, которая на Ваш взгляд наиболее близка по стилю. Дизайнер сделает всю остальную работу и отправит варианты макета на Вашу электронную почту для согласования.
